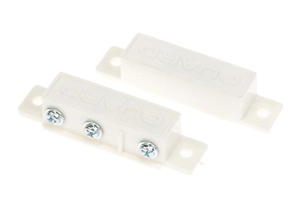

DETECTEUR OUVERTURE MAGNETIQUE NF / NO

Spécifications :

• Commutateur magnétique standard: NO & NF
• Boîtier: ABS blanc
• Montage par vis où bande double face
• Contacts: 24Vdc / 0.3A
• Ecartement: 15mm max.
• Dimensions: 64 x 15 x 13.8mm

Règles de montage des contacts magnétiques:

Le contact d’ouverture se compose d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ.

Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de l’aimant.

A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.

En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact. S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique.

ATTENTION : LES CONTACTS SONT INVERSES. C’est dire qu’entre le commun (COM) et le NF le contact est ouvert et se ferme quand on éloigne les 2 parties. Entre le commun (COM) et le NO le contact est fermé et s’ouvre quand on éloigne les 2 parties.

Principe de fonctionnement d’un détecteur d’ouverture magnétique de type NO (normalement ouvert) :

Les détecteurs d’ouvertures sont utilisés sur les issues ou les accès à protéger.

Chaque détecteur est composé de deux parties : un contact installé sur l’huisserie et un aimant sur la partie mobile.

Lorsque l’aimant est éloigné du capteur, le contact de celui-ci est ouvert. La centrale ne reçoit aucune information d’ouverture de porte ou fenêtre ouverte ; si le système de sécurité est en service, l’alarme ne se déclenche pas.

Lorsque l’aimant s’approche du contact, les deux lames de l’ILS sont soumises au champ magnétique. Chaque lame se comporte alors comme un aimant. La lame souple se déforme et entre en contact avec la lame rigide. Le contact électrique est établi ; la centrale reçoit comme information une fermeture. Dans ce cas l’alarme sera déclenchée.

Ces contacts doivent être raccordés en parallèle sur une zone normalement ouverte de votre centrale ou de votre système. Seul inconvénient, la coupure de câble ne déclenchera pas d’alarme. Avantage: Ne nécessite pas l’utilisation d’une centrale d’alarme. Les détecteurs d’ouverture NO sont très appréciés des bricoleurs.

Il existe deux types de détecteurs d’ouverture (NF et NO) :

- détecteur ouverture magnétique NF (contact normalement fermé = pas d’alarme, contact ouvert en alarme)

- détecteur ouverture magnétique NO (contact normalement ouvert = pas d’alarme, contact fermé en alarme)
