Kit solaire complet pompage 12 Volts 5 Watts

Kit solaire complet pompage 12 Volts 5 Watts

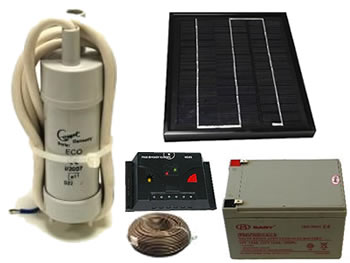

Composition du kit:

• 1 x Panneau solaire monocristallin 5 Watts 12 Volts
• 1 x Pompe submersible 12 Volts 10 L/min 0,7 bars
• 1 x Batterie stationnaire au plomb étanche 12 Volts 12 Ah
• 10 x Câble électrique souple 2 x 0,75 mm² vendu au mètre
• 1 x Régulateur 3 Ampères 12 Volts STECA - Fabricant Allemand

Description:

Le panneau fournit de 16 à 20 Wh d’énergie chaque jour pour recharger la batterie. Cette énergie permet de faire fonctionner la pompe durant une heure environ.

Une grande autonomie

La batterie fournie avec le kit se recharge grâce au panneau solaire exposé au soleil. La capacité de cette batterie permet d’utiliser la pompe durant plus de 2 heures en continu.

Réalisez des économies en achetant le kit complet plutôt que les éléments séparés

Un fonctionnement simple

Le soleil permet de recharger la batterie pendant la journée et le régulateur surveille la charge de la batterie de façon complètement automatique.

L’énergie est stockée dans la batterie afin de pouvoir faire fonctionner la pompe selon ses besoins à tout moment de la journée.

L’interrupteur incorporé dans le régulateur permet de commander la marche et l’arrêt de la pompe.

Le kit comprend :

1.Panneau solaire monocristallin 5 Watts 12 Volts:

Ce panneau solaire est prévu pour résister aux intempéries et est équipé d’un revêtement extérieur en verre de très haute résistance. Son cadre, surmoulé en plastique injecté (procédé breveté) lui confère une étanchéité parfaite et peut aisément recevoir des points de fixation.

Caractéristiques techniques:

Le panneau est fourni avec 40 cm de câble pour le connecter au régulateur

1. Un Régulateur 3 Ampères 12 Volts STECA - Fabricant Allemand :

Le régulateur est un maillon indispensable dans une installation solaire photovoltaïque. Il permet de surveiller automatiquement la charge de vos batteries afin d’éviter une surcharge de ces dernières.

Dimension du régulateur : 14,5 x 8,5 x 3 cm
Poids du régulateur : 0,150 kg

1. Batterie stationnaire au plomb étanche 12 Volts 12 Ah:

Batterie acide plomb à régulation par soupape (VRLA),et étanche qui offre une durée de vie supérieure à 5 ans et ne nécessite aucun entretien.

• Batterie de 12 Volts x 12 Ampères
• Dimensions de la batterie : 9.8 x 15 x 9.7 cm (+ cosses)
• Poids de la batterie :3.93 Kg

10. Un Câble électrique souple 2 x 0,75 mm² vendu au mètre:

Câble souple de 2 x 0,75 mm² de section Câble vendu au mètre, des dysfonctionnements graves voire des accidents (incendies).

1. Pompe submersible 12 Volts 10 L/min 0,7 bars

Cette pompe submersible peut être immergée dans plusieurs mètres d'eau. Sa petite taille lui permet de se glisser dans un trou ou un orifice de Ø 40 mm de diamètre

• Débit de la pompe : 10 litres par minute
• Alimnetation :12 Volts continus
• Consommation de la pompe : 25 Watts par heure
• Dimensions : Ø 38 mm - Hauteur : 11,5 cm
• Poids :160gr

La connectique nécessaire

2 mètres de tuyau Ø 10/14 destinés au raccordement de la pompe et du tuyau d’arrosage.

10 mètres de câble électrique permettant de faire tous les branchements.

Cosses et dominos pour se raccorder à la batterie et réaliser les différents raccords.

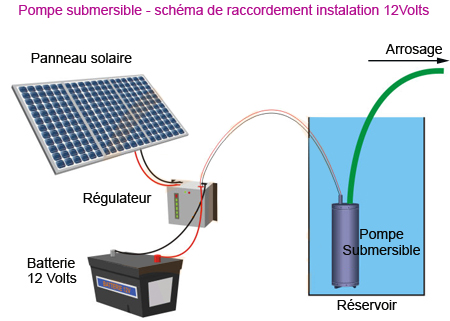

Un montage ultra simple:

1. Fixer le panneau solaire de façon à ce qu’il soit exposé au sud.

2. Raccorder les fils + et - du panneau solaire sur le régulateur de charge (les bornes sont marquées + et -)

3. Relier les 2 bornes de la batterie avec le fil et les cosses jointes au régulateur (les bornes sont marquées + et - )

4. Fixer le support de pompe et la pompe dans le réservoir puis raccorder les fils + et - sur la face avant du régulateur (les bornes sont marquées + et -)

5. Fixer le régulateur avec son interrupteur intégré à l’endroit de votre choix

Il suffit alors d’actionner l’interrupteur intégré au régulateur pour activer la pompe (mise en marche).

Ce kit permet par exemple d’utiliser, de façon totalement autonome et sans aucun branchement extérieur, votre eau pluviale collectée dans un réservoir.

Aucun risque d’électrocution
