Capteur solaire a tubes sous vide de 2,6 m² haut rendement

Kit 12 Volts chauffage solaire  pour serre de 20 à 30 m² avec capteur solaire à tubes sous vide de 2,6 m²

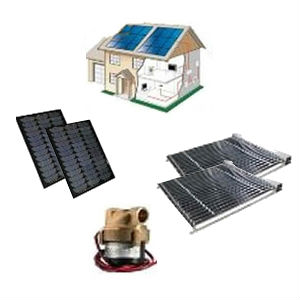

Ce kit solaire complet comprend :

• 2 Capteur solaire à tubes sous vide de 2,6 m² haut rendement dernière génération 2010(Réf.THCT1858B902)
• 1 Pompe de circulation (circulateur) solaire 8 à 24 Volts pour chauffage solaire (Réf.POCI0824025LM01)
• 1 Panneaux solaire haut rendement 10 Watts 12 Volts

Description :

Chauffage solaire conçu pour une serre de 20 à 30 m² :

Fonctionnement garanti "autonome" sans aucune énergie extérieure.

L’accumulation des calories dans le sol préserve, durant plusieurs jours, votre installation du gel même lorsque l’ensoleillement n’est pas continu.

Réalisez des économies en achetant le kit complet plutôt que les éléments séparés

Principe de fonctionnement :

Le tuyau de cuivre sera enterré sous les passages pour ne pas surchauffer les zones cultivées.

Un circulateur solaire fonctionnant directement au fil du soleil grâce à un panneau solaire photovoltaïque entraînera l’eau dans le circuit seulement lorsqu’il y aura du soleil, c’est à dire seulement quand le capteur à eau chaude sera en mesure de chauffer l’eau.

Un vase d’expansion installé sur le circuit absorbera la dilatation de l’eau consécutive aux variations des températures.

Ce kit ne comprend pas :

• La tuyauterie et les raccords, disponibles dans n’importe quelle enseigne de bricolage.

Kit 12 Volts complet capteur solaire à tubes sous vide de 2,6 m² avec pompe de circulation et panneau solaire 10 Watts

Ce kit solaire complet comprend :

• 2 Capteur solaire à tubes sous vide de 2,6 m² haut rendement dernière génération 2010(Réf.THCT1858B902)
• 1 Pompe de circulation (circulateur) solaire 8 à 24 Volts pour chauffage solaire (Réf.POCI0824025LM01)
• 2 Panneaux solaire haut rendement 10 Watts 12 Volts

Description:

Kit complet permettant la production et la distribution d’eau chaude à partir d’un ou de plusieurs capteurs ou collecteurs solaires à tubes sous vides, associé(s) à une pompe de circulation basse tension, elle même alimentée par un panneau solaire photovoltaïque

Ce dispositif complet, économique et écologique fonctionne en complète autonomie sans raccordement électrique et permet de subvenir aux besoins en eau chaude d’une famille de 2 à 6 personnes en fonction de la configuration choisie.

Points forts capteur solaire à tubes sous vide ou chauffe eau solaire:

• Certification EN 12975 / Norme CE
• Certification européenne « Solar Keymark»
• Douilles de transfert thermique en cuivre rapide haute efficacité
• Installation simple
• Aucune maintenance particulière
• Supporte des pressions élevées
• Résistant à la corrosion
• Cadre et caisson en aluminium
• Tube en verre borosilicate à très haute absorption solaire
• Forme tubulaire optimisée pour capter l’énergie dès les premiers rayons de soleil et ce jusqu’à son coucher.
• Double tube avec son vide intérieur constituant un isolant parfait (comme une bouteille thermos) destiné à éviter les déperditions nocturnes et supportant des températures très basses jusqu’à - 40° C
• Forme cylindrique présentant une résistance mécanique supérieure aux capteurs plans.
• Absence (en raison de l’utilisation de tubes) de réflexion solaire le matin ou en fin de journée. L’absorption des rayons solaires est maximale pendant plus de 6 heures par jour

Rappel:

Deux technologies existent dans le domaine des capteurs à tube sous vide ou chauffe eau solaire à tubes. <

Les tubes à circulation d’eau.

Ces tubes sont plus économiques mais ils ne supportent pas la pression et fonctionnent en thermosiphon. >

Les tubes avec douilles de transfert thermique.

Ces tubes peuvent être utilisés avec un ballon et supportent des pressions élevées. Ils peuvent s’insérer directement dans les circuits d’eau déjà en place.

Le modèle présenté dans cette annonce correspond à la deuxième catégorie.

C’est un modèle avec douille de transfert thermique.

Voir photo ci-dessous de l’extrémité des tubes livrés avec ce chauffe-eau.

Ces tubes fonctionnent comme une véritable pompe à chaleur:

• Tube double paroi sous vide
• Ailettes de transfert thermique
• Bouilleur cuivre avec un fluide qui s’évapore et qui restitue toute la chaleur dans le condenseur.
• Montage : l’introduction des tubes se fait en toute simplicité comme ci-dessous
• A l’intérieur du collecteur, des trous borgnes reçoivent les tétines chauffantes.

Voir schéma de principe ci-dessous

• Cet échangeur est noyé dans un caisson dont toute l’isolation est réalisée en polyuréthane.
• Aucune fuite d’eau n’est possible même en cas de bris d’un tube.
• e remplacement d’un tube se fait aisément alors que le ballon reste sous pression.
• Les tubes résistent à une pression de 9 bars et peuvent, par conséquent, être installés directement sur le réseau d’eau de votre installation.
• Livraison en pièces à assembler soi-même.

Conditionnement comprenant :

1.Le collecteur extérieur en aluminium SUS304 et en acier inoxydable intérieur cuivre brasé avec isolation très haute performance (polyuréthane et laine de roche).

Les embouts laitons filetés de chaque coté permettent de raccorder facilement votre propre tuyauterie.

Un orifice est prévu pour recevoir une sonde thermique prévue pour s’appliquer contre le collecteur sous l’isolation.

2. Les 18 tubes sous vide avec leur échangeur interne, collerette d’étanchéité à l’air et tétines chauffantes (jusqu’à 130° C) de gros diamètre.

3. La structure en acier inoxydable complète avec sa boulonnerie sans oublier les réflecteurs à fixer sous les tubes pour optimiser et améliorer le rendement de l’installation.

4. Les rails inférieurs en aluminium pour fixer les embouts plastiques réglables afin de maintenir le bas des tubes en bonne position.

La structure permet de monter le capteur :

A plat pour une installation sur toiture ou complètement sur pied pour un montage en terrasse (angle de montage : 15 à 50 degré)

Les tubes sous vide peuvent être installés dans toutes les positions et même directement posés sur une façade et s’adaptent aux bâtiments neufs ou anciens

• Une pompe de circulation ou circulateur solaire
• Un panneau solaire photovoltaïque

Le kit solaire ne comprend pas :

Le ballon d’eau chaude du commerce équipé d’une résistance électrique 1er prix (elle ne sera jamais utilisée).

Prévoir un volume situé entre 150 litres et 200 litres pour disposer d’une réserve d’eau chaude en cas de mauvais temps.

Vous trouverez ce type de ballon dans toutes les enseignes de bricolage.

Les quelques mètres de tube cuivre ou PER pour effectuer vos raccordements

Caractéristiques techniques du capteur solaire à tubes sous vide ou chauffe eau solaire:

Principe de montage :

A noter

• Attention, l’eau située dans le capteur peut arriver à ébullition si elle ne circule pas dans le dispositif.
• Afin de garantir une circulation permanente de l’eau dans le dispositif, nous préconisons l’emploi et l’installation d’un circulateur solaire (pompe de circulation) fonctionnant de façon totalement autonome à l’énergie solaire (voir fiche produit).
• L’intérêt d’utiliser un tel circulateur réside dans le fait que le circulateur ne fonctionne que lorsque cela est nécessaire, c’est-à-dire lorsque le soleil est présent et que le capteur chauffe l’eau.
• Le circulateur est simplement relié à un petit panneau solaire photovoltaïque qui produit le courant. /li>
• Quand le soleil fourni de l’énergie, on obtient de l’eau chaude et le circulateur fonctionne
• Quand le soleil ne fournit plus d’énergie, le circulateur solaire s’arrête et le capteur ne chauffe plus l’eau.

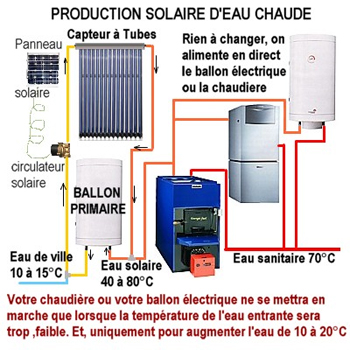

Voir Schéma ci-dessous :

Que se passe-t-il suite à une journée ensoleillée en été comme en hiver ?

L’eau du ballon primaire est montée à plus de 60° C. Chaque fois que vous tirerez de l’eau chaude, l’eau entrant dans votre chaudière ou dans votre ballon électrique sera à une température suffisante. Le thermostat de votre ballon électrique ou de votre chaudière ne se déclenchera pas, l’économie est réalisée à 100%.

Que se passe-t-il suite à une journée nuageuse en été comme en hiver ?

L’eau du ballon primaire ne montera qu’à 30 ou 40° C. Chaque fois que vous tirerez de l’eau chaude, l’eau entrant dans votre chaudière ou dans votre ballon électrique sera déjà à 30 ou 40° C. Le thermostat de votre ballon électrique ou de votre chaudière se déclenchera, la chaudière ou le ballon ne se mettra en fonctionnement que pour monter la température de l’eau de 40 à 70° C, soit une économie de 50% en période nuageuse.

Que se passe-t-il suite à une journée nuageuse ou ensoleillée sans système solaire ?

A chaque fois que vous tirez de l’eau chaude, l’eau qui entre dans votre chaudière ou votre ballon est à 10° C l’hiver et à 15° C en été. Votre ballon ou votre chaudière doit fournir toute l’énergie suffisante pour réchauffer la température de l’eau de 50 à 60° C.

Le capteur à tube sous vide est-il aussi performant l’hiver que l’été ?

En hiver, le ciel est moins pollué, les rayons du soleil sont puissants et efficaces et les journées sont plus courtes. Cependant la température extérieure n’a aucune influence car, contrairement à un panneau plan, l’absorbeur solaire est à l’intérieur d’un double tube sous vide et l’isolation est totale.

Un capteur à tube craint-il le gel ?

Non, la seule eau présente dans le circuit est dans l’échangeur supérieur et dans les tuyaux d’alimentation et de sortie de cet échangeur. L’échangeur est parfaitement isolé, il vous appartiendra d’effectuer une bonne isolation de vos tuyaux. Au moindre rayon du soleil, les tuyaux et l’échangeur monteront en température. Cette température réchauffera l’isolant et préservera le système du gel pendant plusieurs jours. Le système est autonome et fonctionne sans courant externe. Vous n’avez donc aucune crainte à avoir.

Que se passe-t-il en cas de fort enneigement ?

Si votre situation géographique est sensible à l’enneigement, nous vous conseillons d’installer le capteur à tubes ainsi que le capteur solaire en position verticale ou quasi verticale. En effet, l’hiver le soleil est bas et votre capteur donnera toute sa puissance et sera toujours efficace. L’été sa position ne sera pas idéale mais votre besoin en eau chaude sera plus faible également.

Les tubes sont-ils fragiles en cas de forte grêle ou de vandalisme (jet de pierres) ?

Oui, effectivement ils sont en verre, même si leur forme cylindrique leur procure une bonne résistance mécanique, ils ne résisteront pas à des agressions brutales, comme d’ailleurs certaines tuiles de toiture. Le coût d’un tube de rechange en verre n’est que d’une trentaine d’euros sinon certains clients avertis, dans des secteurs sensibles, ont recouvert leurs capteurs d’un grillage type " poulailler" tendu à 10 cm au dessus des tubes pour les protéger des différents projectiles.

Quel complément peut-on éventuellement ajouter ?

1 ballon primaire. Il suffit d’acheter un simple ballon électrique dans un magasin de bricolage avec une résistance électrique la plus ordinaire possible, en effet celle-ci ne sera jamais utilisée donc aucun risque de calcaire et autres dépôts.

Nous conseillons d’utiliser un ballon primaire de 150 à 200 litres pour pouvoir accumuler de l’eau chaude lors des journées nuageuses.

Quelques mètres de tubes et divers raccords que vous trouverez chez votre détaillant habituel.

Chauffage d’une habitation

De la même façon en prévoyant 1 capteur solaire pour +/-20m2 d’habitation, on peut imaginer chauffer l’eau d’une citerne enterrée (matériel agricole neuf ou d’occasion). Cette eau chauffée ainsi de 30 à 60°C pourra alimenter vos radiateurs basse température ou votre sol chauffant.
