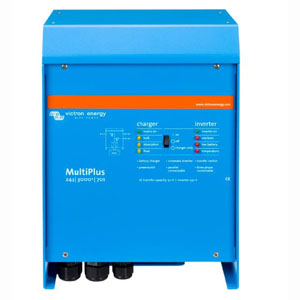

Convertisseur MultiPlus 48/3000/35-16 - 230V


Description :

Multifonctions, avec une gestion intelligente de l’énergie

Le MultiPlus rassemble dans un seul boîtier compacte un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert CA ultra rapide.

En plus de ces fonctions de base, le MultiPlus offre de nombreuses caractéristiques avancées décrites ci-dessous.

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue.

En cas de défaillance du réseau ou de déconnection de la puissance de quai ou du groupe, le MultiPlus prend la suite de l’alimentation des charges connectées.

Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.

La deuxième sortie n’est sous tension que lorsque le CA est disponible sur l’une des entrées du MultiPlus.

Des utilisateurs qui ne déchargeraient pas la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie.

Configuration triphasée

En plus de la connexion en parallèle, trois unités peuvent être configurées pour une sortie triphasée. Mais ce n’est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour fournir une puissance de 75 kW / 90 kVA et plus de 2000 Amps de capacité de charge.

PowerControl: s’adapter aux limites d’un groupe, du quai ou du secteur

Le MultiPlus comporte un chargeur de batteries très puissant qui demande de fortes intensités aux branchements à quai (près de 10A en 230 VAC par Multi de 5kVA).

Le tableau de commande Multi Control permet de limiter la puissance à fournir par le quai ou par le groupe électrogène.

Le MultiPlus prend alors en compte la demande de puissance AC en sortie et n’utilisera que l’excédent pour la charge, évitant ainsi toute surcharge du quai ou d’un groupe électrogène.

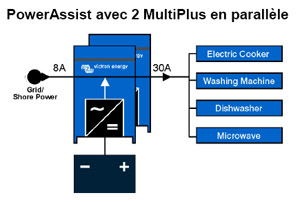

PowerAssist – Davantage de puissance fournie par le quai ou le groupe

Cette fonction donne une dimension supplémentaire au principe du PowerControl En permettant au MultiPlus de compléter la capacité de la source alternative.

En cas d’une demande de forte puissance de pointe (souvent requise pour une courte durée lors de démarrage d’un moteur électrique), le MultiPlus fournit par son convertisseur et les batteries la puissance complémentaire à la puissance limitée du quai ou du groupe.

Et lorsque la demande diminue, l’excédent de puissance est utilisé pour recharger les batteries.

Charge adaptive en quatre étapes et chargement de deux bancs de batterie

La sortie principale fournit une charge puissante au système de batterie grâce à un logiciel avancé de "charge adaptive".

Le logiciel ajuste les trois étapes du processus automatique pour s’adapter à l’état de la batterie, et il en rajoute une quatrième pour les longues périodes de chargement « float ».

Le processus de charge adaptative est détaillé dans la fiche technique du Chargeur Phoenix et sur notre site Web, à la section Informations Techniques.

De plus, le MultiPlus chargera une deuxième batterie en utilisant une sortie de charge d’entretien indépendante destinée à des batteries de démarrage de générateur ou de moteur principal (sortie de charge d’entretien disponible seulement sur les modèles de 12 V et 24 V).

Caractéristiques Techniques
PowerControl Oui
PowerAssist (modèles MultiPlus) oui : MultiPlus
Courant commutateur de transfert (A) 16 ou 50
Fonctionnement en parallèle et/ou triphasé oui
Convertisseur
Plage de tension d’entrée (V CC) 9,5 – 17 V 19 – 33 V 38 – 66 V
Tension de sortie (1) 230 VAC ± 2% Fréquence : 50 ou 60 Hz ± 0,1%
Puissance de sortie du convertisseur à 25 C (VA) (4) 3000
Puissance de sortie du convertisseur à 25°C (W) 2500
Puissance de sortie du convertisseur à 40°C (W) 2000
Puissance de pointe (W) 6000
Efficacité maximale (%) 93/94/95
Puissance de charge zéro (W) 15/15/16
Puissance de charge zéro en mode AES (W) 101/10/12
Puissance de charge zéro en mode recherche (W) 4/4/5
CHARGEUR
Entrée CA
Plage de tension : 187-265 VAC (1)
Fréquence : 45-55 Hz
Facteur de puissance : 1
Tension de charge ’absorption’ (VDC) 14,4 / 28,8 / 57,6
Tension de charge ’float’ (VDC) 13,8 / 27,6 / 55,2
Mode veille (VCC) 13,2 / 26,4 / 52,8
Courant de charge batterie maison (A) (3) 120 / 70 / 35
Courant de charge batterie démarrage (A) 4 (modèles 12V et 24V uniquement)
Sonde de température de batterie Oui
GENERAL
Sortie auxiliaire (A) (5) oui (10A)
Relais programmable ou relais pilote (6) relais
Protection (2) a - g
Caractéristiques communes Température de fonctionnement : -20 à +50 °C (refroidissement par ventilateur) Humidité (sans condensation) : maxi 95%
BOÎTIER
Caractéristiques communes Matériau & Couleur : aluminium (bleu RAL 5012) Degré de protection : IP 21
Raccordement batterie Goujons M8
Connexion 230 VCA Bornes à vis
Poids (kg) 18
Dimensions (hxlxp en mm) 362x258x218
CONFORMITE AUX NORMES
Sécurité EN 60335-1, EN 60335-2-29
Emission / Immunité EN55014-1, EN 61000-3-2 / EN 55014-2, EN 61000-3-3
Directive automobile 95/54/EC et 2004/104/EC

1) Peut être réglé sur 60 Hz ; 120 V / 60 Hz sur demande
2) Touche de protection :
a) court-circuit en sortie
b) surcharge
c) tension de batterie trop élevée
d) tension de batterie trop faible
e) Température trop élevée
f) 230 V CA sur sortie du convertisseur
g) ondulation de la tension d’entrée trop haute
3) À 25 ° C température ambiante
4) Charge non linéaire, facteur de crête 3:1
5) Il s’éteint quand aucune source CA externe n’est disponible Uniquement disponible sur les modèles 3 kVA avec des interrupteurs de transfert de 50 A
6) Relais programmable qui peut être configuré en alarme générale, sous-tension CC ou fonction de signal du démarrage groupe
Rendement CA : 230V / 4A
Rendement CC 4 A jusqu’à 35 VCC, 1 A jusqu’à 60 VCC
7) Sortie collecteur ouvert 66 V 40 mA
