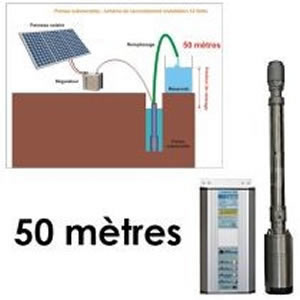

Kit solaire complet pompage 50 mètres 24-48 Volts 160 Watts 45 L/min avec 4 panneaux 50 W 12V







Contenu du pack:

  • 1 x Pompe submersible Lorentz 50 mètres 24-48 Volts 45 L/min
  • 4 x Panneau solaire monocristallin 50Wc 12V Victron Energy
Description:

Système de pompe solaire immergée Unité de pompage à rotor hélicoïdal.

Matériel professionnel hautes performances fabriqué en Allemagne (Lorentz)

Hauteur de relevage importante : 50 mètre

Applications:
  • Alimenter en eau potable
  • Abreuver le bétail
  • Gérer la réserve d’eau
  • Irriguer des cultures
  • Remplir un réservoir
  • etc.
Points forts:
  • Intègre un régulateur de type MPPT (point de fonctionnement maximum)
  • Hauteur de relevage importante (50 mètres)
  • Installation simple et économique
  • Aucune maintenance nécessaire, longue durée de vie
  • Très grande fiabilité (matériel fabriqué en Allemagne)
Caractéristiques de la pompe immergée :
  • Hauteur manométrique jusqu’à 50 mètres
  • Débit jusqu’à 5 m3 / heure

Le système est composé de:

1) Un contrôleur:

Le contrôleur permet d’assurer le contrôle du système de pompage et la signalisation des états de fonctionnement.

Le montage du contrôleur de fait en surface (pas d’électrique immergée) permettant un accès et un raccordement facile.

Il comporte deux entrées permettant de connecter, au choix :

  • une sonde de niveau d’eau (servant à éviter un fonctionnement à sec*)
  • un interrupteur à flotteur
  • un pressostat
  • une commande à distance
Fonctions et caractéristiques du contrôleur:
  • Réinitialisation (reset) automatique 20 minutes après l’arrêt de la pompe par la sonde de niveau.
  • Protection contre les inversions de polarité, les surcharges et les températures excessives
  • Contrôle de vitesse, vitesse maximale ajustable pour réduire le débit d’environ 30%
  • Fonctionnement solaire direct opéré par un régulateur MPPT intégré (Maximum Power Point Tracking = point de fonctionnement de puissance maximum)
  • Fonctionnement possible sur batterie avec protection contre les décharges profondes et reconnexion après recouvrement
  • Rendement maximum : 88% (moteur + contrôleur)
  • Boîtier : IP54 (étanche aux intempéries)

Dimensions et poids du contrôleur:

Embase du régulateur:
395 x 178 mm
Épaisseur du régulateur:
150 mm + 15mm (interrupteur Marche/Arrêt)
Poids du régulateur:
4,5 kg

2) Sonde de niveau incluse

La sonde de niveau sert à "sonder" ou mesurer le niveau d’eau afin d’éviter le fonctionnement à sec de la pompe.

3) Moteur et pompe

Caractéristiques:

  • Moteur à courant continu sans balai
  • Pas d’électronique à l’intérieur du moteur
  • Moteur rempli d’eau
  • IP68 : résiste à la pression, pas de limite de profondeur d’immersion.
  • Palier en carbone céramique
  • Matériaux résistant à l’humidité : acier inoxydable
  • Câble autorisé pour l’eau potable
  • Clapet anti-retour
  • Pompe à rotor hélicoïdal
  • Stator et rotor ultra résistants et autonettoyants
  • Stator enrobé de caoutchouc résistant à l’abrasion
  • Rotor en acier inoxydable, surfaces chromées particulièrement résistantes à l’abrasion, aux eaux boueuses et aux sables.

Dimension de la moto pompe:

Diamètre embase Ø :
96 mm pour puits de diamètre Ø 100 mm
Hauteur embase :
185 mm
Hauteur hors tout :
780 mm
Diamètre Ø raccord :
1 1/4 "
Longueur de câble :
1 mètre (accessoire de raccordement fourni)
Poids :
11,5 Kg

Attention, prévoir:

Le tuyau de sortie avec son raccord 1 1/4 "

Le câble électrique (voir section selon longueur sur tableau ci-dessous)

2 possibilités de fonctionnement:

1) Sur batterie 48 Volts

Nécessite un interrupteur marche arrêt fonctionnant :

  • Manuellement ou
  • Couplé à un pressostat ou
  • Couplé à un détecteur de trop plein.

Voir caractéristiques obtenues sur tableau ci-dessous:

Fonctionnement sur Batterie 48Volts
Hauteur à relever
Débit de pointe
Puissance
Section câble
5 mètres 11,0 litres/min 55 Watts 2 x 2,5 mm2
10 mètres 10,3 litres/min 70 Watts 2 x 2,5 mm2
15 mètres 10,1 litres/min 80 Watts 2 x 2,5 mm2
20 mètres 9,8 litres/min 90 Watts 2 x 2,5 mm2
30 mètres 9,3 litres/min 105 Watts 2 x 4 mm2
40 mètres 8,7 litres/min 125 Watts 2 x 4 mm2
50 mètres 7,8 litres/min 140 Watts 2 x 4 mm2



2) Sur panneaux solaires

Fonctionnement direct au gré du soleil

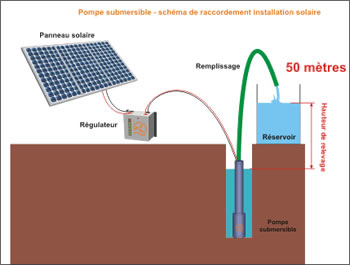

Voir schéma ci-dessous – Remplissage automatique d’un réservoir (aucune intervention ni entretien).

Les débits moyens journaliers sont indiqués sur le tableau ci-dessous selon le nombre de panneaux solaires utilisés.

Le fonctionnement de la pompe se faisant entre 36 et 48 Volts, il convient de coupler en série 3 ou 4 panneaux solaires de 12 Volts.

Le débit moyen journalier est calculé selon une exposition solaire moyenne en Europe. Il pourra varier de 20 à 30% selon les journées, selon les saisons et selon la situation géographique réelle.

En Afrique, avec un ciel clair, ce débit peut être 40 à 50% supérieur.

Hauteur en mètres
Débit selon le nombre de panneaux solaires (en m3/jour)
Section câble en mm2
4 x 40W
3 x 75W
4 x 75W
5 4,8 m3/jour 6,0 m3/J 7,6 m3/J 2 x 2,5
10 4,5 m3/jour 5,6 m3/J 7,2 m3/J 2 x 2,5
15 4,0 m3/jour 5,1 m3/J 6,8 m3/J 2 x 2,5
20 3,5 m3/jour 4,7 m3/J 6,4 m3/J 2 x 2,5
30 2,0m3/jour 3,3 m3/J 5,7 m3/J 2 x 4
40 1,7 m3/jour 2,6 m3/J 4,2 m3/J 2 x 4
50 1,3 m3/jour 2,2 m3/J 3,6 m3/J 2 x 4
