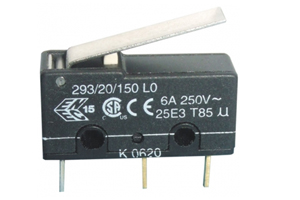

Contact autoprotection 6A sous 220V circuit imprimé

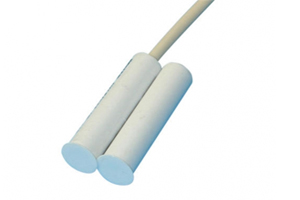

Detecteur d'ouverture magnetique contact NF encastre NFA2P

Description

Le contact NF est réalisé par une ampoule red moulée dans un boîtier cylindrique fermé par un aimant ticonal
Montage encastré.
Fourni avec 2 m de câble comportant une boucle d’auto surveillance
Le 1340 est auto protégé et agréé NFA2P.
Il est prédisposé au raccordement à une centrale d’alarme électronique à l’aide de 4 fils (2 pour le contact, 2 pour l’autoprotection).
Le 1340 détecte une ouverture de 15mm.
Sortie sur contact de type NF.ne ouverture de 15mm.
Sortie sur contact de type NF.

Règles de montage des contacts magnétiques

Le contact d’ouverture se composent d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ.
Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de l’aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.
En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques.
Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact.
S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique.

Caractéristiques techniques

• Dimensions : Ø9x35mm
• Poids : 20gr
• 4 fils longueur : 95cm
• Fil blanc et fil jaune boucle de détection
• Fil marron et fil bleu boucle d’autoprotection

Voir la notice
