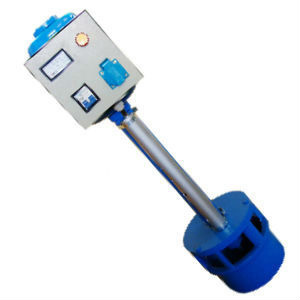

Micro hydro turbine électrique à hélice 70KW - 220V - Débit d’eau 1300-1600 litres / seconde - basses eaux


Description

Profitez de votre chute d’eau ou de votre cours d’eau pour produire vous-même votre courant électrique en toute autonomie.

Hauteur d’eau nécessaire : 5.5 mètres

L'écoulement rapide de l'eau (chute verticale) à travers les ouvertures latérales fait tourner l'hélice à grande vitesse.

Contrairement à l’énergie solaire ou éolienne, un cours d’eau fournit de l’énergie 24h sur 24, 7 Jours sur 7.

Un contrôleur de charge électrique est associé à l'alternateur qui stabilise la tension à 220V afin de garantir un bon fonctionnement des appareils connectés.

Plus d’informations sur le produit :

Le principe de cette turbine à hélice fut découvert au 19ème siècle puis amélioré par Kaplan en 1910 et utilisé pour les grosses turbines en réalisant des hélices à pas variable (très largement répandues à travers le monde).

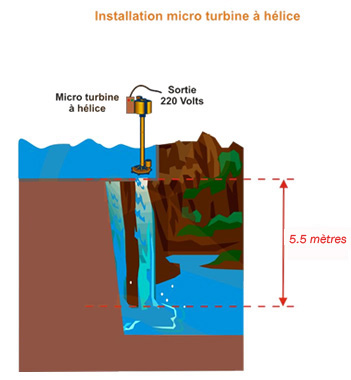

Cette micro turbine utilise le même principe de base, la photo ci-dessous illustre le fonctionnement d’une installation

Principe de fonctionnement d’une installation hydro-électrique à hélice:

L’écoulement rapide de l’eau (chute verticale) à travers les ouvertures latérales fait tourner l’hélice à grande vitesse.

Pour fonctionner correctement, ce type d’installation nécessite avant tout un débit d’eau important de l’ordre de 1300 à 1600 litres d’eau par seconde. Ce débit est nécessaire pour pouvoir entraîner l’hélice à une vitesse suffisante.

Composition d’une installation hydroélectrique

Collecter l’eau

Il est nécessaire de procéder à un aménagement en amont de la chute d’eau, afin de pouvoir collecter l’eau et surtout obtenir un débit suffisant pour entraîner l’hélice de la turbine.

Il est fortement conseillé de réaliser, à l’entrée du collecteur, une filtration grossière à l’aide d’une grille ou d’un grillage à fine maille afin d’éviter de laisser passer des objets étrangers risquant de perturber ou de bloquer l’hélice de la turbine. Une grille en forme de peigne incliné est une bonne solution. Elle laissera glisser les détritus vers le haut du collecteur pour faciliter leur évacuation et participer à l’entretien des cours d’eau.

Un support en tôle ou en bois peut être réalisé, comme illustré sur la photo ci-dessous :

Ce support peut être réalisé en maçonnerie avec un coffrage en suivant les instructions présentes dans la notice jointe avec la turbine

Régler la turbine

Avant de procéder à la fixation définitive des éléments, il convient de vérifier le bon écoulement de l’ensemble. Le trop plein maintiendra le niveau de hauteur d’eau constant dans le collecteur. L’idéal est de disposer d’une hauteur de 5.5 mètres entre le niveau haut du collecteur et le bas du tube de chute.

Le résultat est directement visible sur le cadran de contrôle (voir ci-dessous)

Produire et utiliser le courant électrique obtenu

La turbine, une fois installée sur un cours d’eau, une chute ou un déversoir, fonctionne 24h sur 24 et produit du courant alternatif en 220 Volts d’une puissance de 70 KW.

Cette puissance est suffisante pour alimenter de nombreux équipements tels que : éclairage, télévision, réfrigérateur, congélateur, outillage électrique, pompage, chargeur PDA, ordinateur, etc

Pour des besoins plus importants et si le débit le permet, la turbine peut tourner 24h sur 24 et il est possible de stocker l’énergie dans des batteries à l’aide d’un simple chargeur. Plusieurs batteries de 100 Ah peuvent ainsi être complètement rechargées quotidiennement.

Ces batteries, raccordées à un convertisseur de tension, produisent alors du 220 Volts exploitable pour des consommations ponctuelles beaucoup plus élevées : appareils ménagers, réfrigérateur, etc. ainsi que pour de l’outillage ou du pompage.


Caractéristiques techniques


Puissance 70 KW
Voltage nominal 220V
Fréquence nominale 50Hz
Rotation nominale 1500r/min
Température d'utilisation -25°C~+50°C
Elément de sécurité court-circuit, surcharge
Chute d'eau 5.5m
Débit d'eau 1300-1600 l/s
