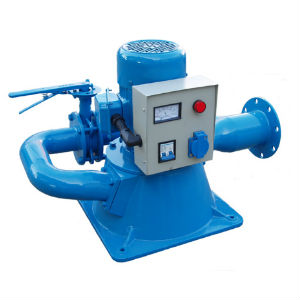

Micro hydro turbine électrique à double buses 1500W 220V hautes eaux



Description:

Hydro générateur de 1500W élaboré pour fonctionner avec des chutes d'eau de 12 à 15m et avec un débit d'eau 12 à 18 l/s.

L'eau est recueillie en amont de la turbine et canalisée dans un tuyau de déscente jusqu'a l'emplacement de la turbine. Avant d'arriver à la turbine, l'eau passe à travers une buse, où il accélère la vitesse de l'eau et fait tourner la turbine.

Un contrôleur de charge électrique est associé à l'alternateur qui stabilise la tension à 220V afin de garantir un bon fonctionnement des appareils connectés.

Composition d’une installation hydroélectrique :

1. Collecter l’eau:

Un partie haute, il est nécessaire de prévoir un aménagement destiné à collecter l’eau afin de pouvoir la diriger vers une tuyauterie de descente. Une filtration grossière réalisée à l’aide d’une grille ou d’un grillage à fine maille évitera de laisser passer des objets étrangers risquant de perturber ou de dégrader la turbine.

Une grille en forme de peigne laissera glisser les détritus en dehors de la conduite et permettra de les évacuer pour participer à l’entretien des cours d'eau.

Si le débit moyen n’est pas suffisant, il est souhaitable de réaliser un réservoir destiné à contenir un grand volume d’eau pour assurer le fonctionnement de la turbine en fin de journée, lorsque les besoins en électricité sont nécessaires (éclairage ou autre).

2.Canaliser l’eau

Il faut raccorder le collecteur d’eau situé sur la hauteur à la turbine au moyen d’une canalisation étanche.

C’est dans cette tuyauterie que l’eau prendra toute sa vitesse. Un tuyau de Ø 125 à 150 mm est nécessaire pour garantir un bon fonctionnement de l’installation.

Afin de limiter toutes les pertes et de profiter du meilleur rendement possible, l’installation optera pour une tuyauterie lisse en évitant les courbes serrées ou les changements de direction brutaux.

Le tuyau doit avoir une résistance suffisante. En effet, une hauteur d’eau de 10 mètres représente une pression de 1 bar. De plus, une vanne fermée un peu brutalement peu provoquer un "coup de bélier" générant une surpression.

3.Réguler le débit d’eau

Une vanne papillon, livrée avec la turbine, permet d’ajuster la vitesse de rotation de la turbine et d’obtenir ainsi le voltage désiré. Une deuxième vanne, prémontée sur la tubulure, permet d’affiner le réglage et la performance de l’ensemble du dispositif.

La hauteur d’eau et les pertes dues aux différentes canalisations sont constantes. C’est donc à l’entrée de la turbine que se déterminera le meilleur réglage pour optimiser l’installation.

4.Produire du courant

La turbine sera fixée au sol sur un socle préparé à cet effet, réalisé en béton.

Ce socle sera réalisé avec un dégagement sur sa partie inférieure permettant l’évacuation de l’eau. L’eau d’évacuation sera redirigée vers le lit du ruisseau afin de préserver l’environnement.

En ouvrant la vanne, la roue à aubes se mettra à tourner et la génératrice produira le 220 Volts alternatif. Le voltage sera ajusté en jouant sur le niveau d’ouverture de la vanne de réglage.

Le régulateur intégré est raccordé à une résistance de charge qui devra être immergée sous l’écoulement d’eau.  Cette résistance permet d’absorber les variations de charge du réseau, assurant ainsi, une production électrique régulière en tension et en fréquence.

Photo de la résistance à immerger et à raccorder au boîtier de régulation

5. Utilisation du courant obtenu

La turbine est capable de délivrer, de façon permanente, 1500 Watts si le débit le permet.

Si le débit s’avère insuffisant, il est possible de stocker l’eau en hauteur afin de libérer un maximum d’énergie au moment choisi.

Certains préfèrent ouvrir la vanne en fin de journée pour profiter directement du 220 Volts pour l’éclairage et la télévision de leur habitation isolée.

Pour des besoins plus importants et si le débit le permet, la turbine peut tourner 24h sur 24 et il est possible de stocker l’énergie dans des batteries à l’aide d’un simple chargeur.

Les batteries raccordées à un convertisseur de tension produisent alors du 220 Volts exploitable pour des consommations ponctuelles beaucoup plus élevées : appareils ménagers, réfrigérateur, etc. ainsi que pour de l’outillage ou du pompage.

La puissance obtenue est fonction du débit disponible (cours d’eau ou ruisseau) ainsi que du dénivelé (hauteur entre le niveau supérieur de l’eau et celui de la turbine)



Pour connaître votre débit, il suffit de chronométrer le temps de remplissage d’un bidon.

Exemple : un bidon de 200 litres rempli en 20 secondes donne :

200 / 20 = 10 litres par seconde

Pour l’installation et selon la géométrie du terrain, il n’est pas toujours possible d’implanter un tube d’arrivée d’eau complètement rectiligne de la source jusqu’à la turbine. Il est important de veiller à ce que la dernière longueur de parcours, juste avant la turbine, soit la plus droite et la plus pentue possible.

Le branchement est d’une grande simplicité. Attention, le tuyau n’est pas compris dans la livraison.





Caractéristiques techniques:



Puissance de sortie: 1500 Watts
Poids: 104 kg
Débit d'eau: 12 à 18litre/s
Temperature d'utilisation : -25℃~+50℃
Plage d'eau: 12 à 15 métres
Diamétre conduite forcée: 125-150 mm
Taille d'emballage: 87x56x52cm
