Programmateur de carte à puce CAR-01

Programmateur de carte à puce CAR-01

Description

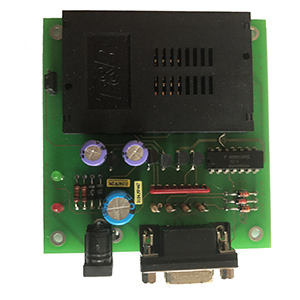

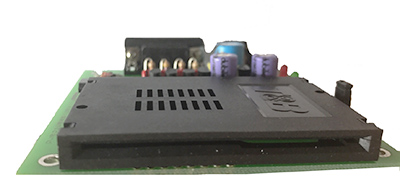

Le CAR-01 permet la lecture et la programmation des cartes à puces à bus 12C (série 14Cxx et 24Cxx) ainsi que les cartes de type MM2 Gold Wafer (partie microproceseurs uniquement) équipés d'une 12CExxx ou d'une 16Fxx. Connectable sur le port série de tout compatible PC, il fonctionne avec un logiciel sous Windows 95/98/NT/2000. Le circuit possède un connecteur de carte à puce aux normes ISO78 1 6.

Installation des cartes

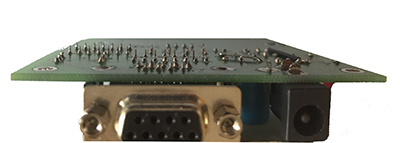

Connecter le câble informatique entre le connecteur DB-9 femelle de la carte de programmation et un port série de votre PC, COMI ou COM2.

Connecter un bloc d'alimentation secteur continu non régulé 500 mA sur l'embase alimentation de la carte de programmation et réglez le sur 12V.

Si vous utilisez une alimentation stabilisée et régulée, régler votre alimentation à 16V. Le jack doit avoir la masse autour et le + au milieu.
