Moniteur N/B 5.5" - 2 canaux - 12 V

Moniteur N/B 5.5" - 2 canaux - 12 V

Description panneau frontal

1. Microphone
2. Bouton talk
3. Sélecteur caméra 1/2
4. Sélecteur auto/manuel
5. Sélecteur pour délai de commutation (“TIME”)
6. Bouton volume
7. Bouton ON/OFF
8. Indicateur d’alimentation

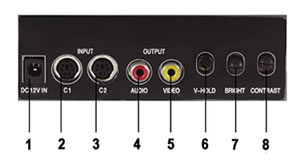

Description du panneau arrière

1. connexion d’entrée CC
2. connexion d’entrée caméra 1
3. connexion d’entrée caméra 2
4. connexion de sortie audio
5. connexion de sortie vidéo
6. réglage V-hold
7. réglage de luminance
8. réglage du contraste

Caractéristiques techniques

• Tube image N/B plat 5.5’’
• 2 entrées caméra (mini-DIN)
• Séquence automatique et manuelle
• Délai de commutation: 1 à 30 sec.
• Sortie vidéo et audio (RCA)

Fonction interphone (caméra - moniteur) en cas d’usage en option de la caméra CAM16 = (réf. M12SC)

Possibilité d’utiliser chaque caméra pourvue de connecteurs mâles RCA avec 2 câbles en option (mâles mini-DIN vers 2 x RCA femelle / longueur : 15cm (réf. DINRCA)

Spécifications

• Moniteur:
  • Système: PAL
  • Tube-image: 5.5’’
  • Fréquence de balayage: 15625kHz(H) x 50Hz(V) - PAL-
  • Sortie audio: 0.1Vpp (75 ohm)
  • Sortie vidéo: 1Vpp (75 ohm)
  • Sortie de puissance: 0.5W (8 ohm)
  • Résolution au milieu: 300 lignes TV
• Alimentation: 12V / 1A
• Consommation: 15W
• Température de travail: 0°C à +40°C
• Dimensions: 155 x 150 x 220mm

Voir la notice
